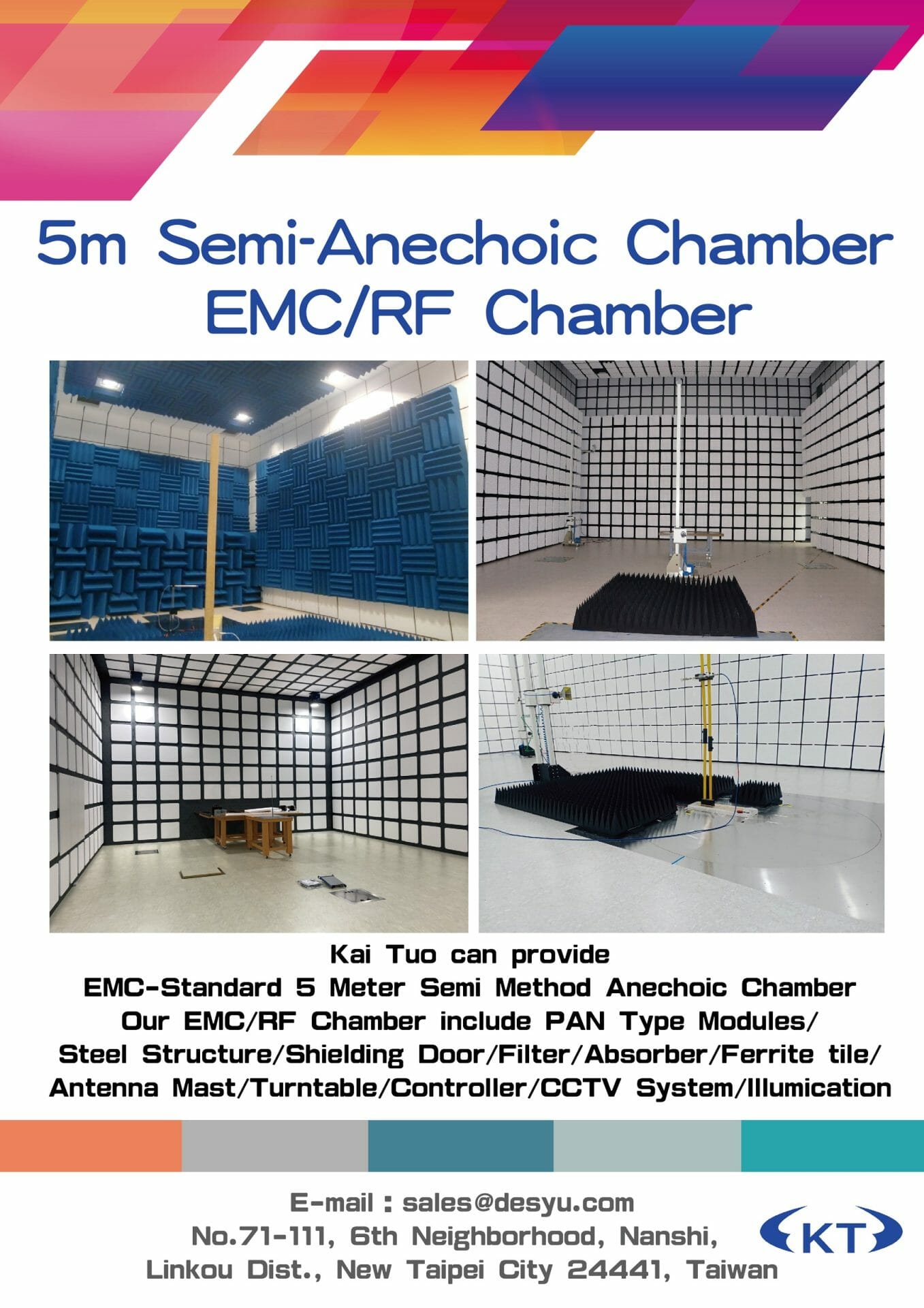

5m Semi-Anechoic Chamber

Anechoic Chamber Professional Maker

RF Anechoic Chamber (RF/EMC Chamber)

10m Semi Anechoic Chamber

5m Semi Anechoic Chamber

3m Semi Anechoic Chamber (966)

844 Shielded Room for RS Chamber

Pre-test 743 Semi Anechoic Chamber

Fully Anechoic Chamber

Open Area Test Site

Customized Anechoic Chamber

1.應用範圍:9kHz-18GHz
2.遮罩性能:滿足EN50147-1(Latest) 標準
  10 KHz ≧ -60dB
  100 KHz≧ -80 dB
  1MHz ~ 18GHz ≧ -100dB
3.NSA: ± 3.5dB at 5m test distance in the test volume(3M quiet zone) between 30MHz-1GHz   according CISPR16-1-4 (latest)
4. SVSWR:  <5.5dB  in the test volume (3M quiet zone) ,1 – 18 GHz according CISPR 16-1-4 (Latest)
  • 主要規格
  • PAN Type遮罩框體

    框體外尺寸約13.67 x 8.27 x 6.69 m

    反射面尺寸:約13.5 m x 8.1m x 6.0m

    2mm厚鍍鋅金屬鐵板, 目視處外表烤漆

    附隔離編織網與強力止滑螺絲

    支撐鋼構

    五面牆採用H型鋼,含底部絕緣板

    接地系統

    接地棒,靠近電源濾波器,與使用方提供接地線的安裝

    隔離門1

    KT 1.5M*2M 電動扇形隔離門

    雙刀崁入式隔離門 (附手動手把)

    開啟方式:電動啟閉、手動扇移

    可內/外部手動開啟、工作中指示燈、門前手動斜坡,可荷重1T

    隔離門2

    KT 3M*3M 電動平移隔離門

    雙刀崁入式隔離門

    開啟方式:電動啟閉、電動平移

    可內/外部手動開啟,含工作中指示燈

    通風口

    蜂巢式隔離通風網 300mm*300mm

    地面防水布

    防水塑膠布(約13.7 x 8.3 m)

    高架地板

    高度約60cm的高架地板,底下預留排水管線

  • 吸波材
  • 鐵氧體

    鐵氧體固定螺絲,牆面及天花板鋪滿(含隔離門)

    吸收材料

    兩邊牆面、測試桌對面牆面和頂部

    旋轉門全鋪

    White Cap

    安裝於每塊牆面和頂部尖端上,含鐵氧體覆蓋

  • 控制系統
  • 天線

    Bore sight antenna mast 1 ~ 4m升降

    轉檯

    盤面直徑: 5米 、荷重: 5噸

    控制器

    天線架與旋轉台之控制裝置

    具有 IEEE-488.2 以上之介面以控制天線架及旋轉台

    光纖連結控制

    無反射測試桌

    250Lx150Wx80H cm

    低介電常數和導電率,介電係數小於1.4
