專業隔離室/屏蔽室/電波暗室製造商
開拓電波提供RF Anechoic Chamber (RF/EMC 電波暗室)
10m Semi Anechoic Chamber 半電波暗室
5m Semi Anechoic Chamber 半電波暗室
3m Semi Anechoic Chamber 半電波暗室(966)
844 Shielded Room for RS Chamber
Pre-test 743 Semi Anechoic Chamber

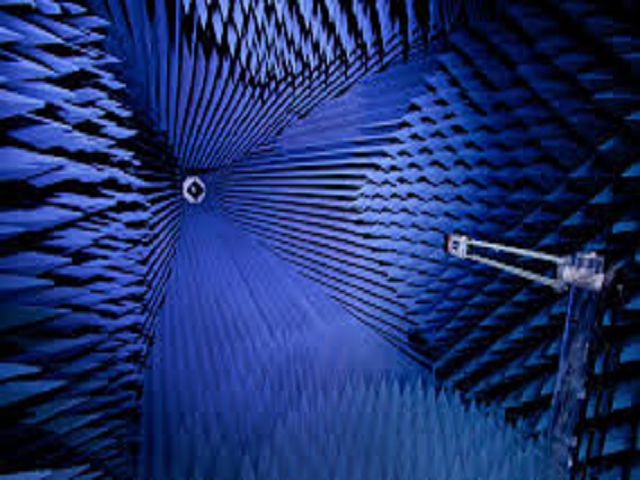

Fully Anechoic Chamber 全電波暗室
Open Area Test Site 開放測試場
客製化經濟型 Chamber
框體龍骨/框體板材/內部木板/吸波材料/硬體設備(天線架&轉盤)/監視系統及防撞板組成。
屏蔽性能 Shielding effectiveness EN 50147-1: Plane Wave: 30MHz & 500MHz & 1GHz ≧ 100dB Micro Wave: 2.4GHz & 6GHz & 10GHz & 18GHz≧ 100dB |
NSA 依據ETSI TR 102 273-2(2001-12) 頻率範圍:30MHz to 1GHz 採1.2m轉盤直徑+/-3.5dB |
SVSWR 依據CISPR 16-1-4 Ed3.0(2010-04) 頻率範圍:1GHz to 18GHz 採1.2m轉盤直徑0~5dB |
屏蔽框體 | 外尺寸:11.16(L)X6.16(W)X6.28(H)m 鋼板材質:2mm 厚鍍鋅鐵板,外部烤漆. 二層地板架高:30cm |
手動屏蔽門 | 尺寸:1.2M(W)×2.0M(H) |
蜂巢式波導窗 | 尺寸: (L)300X(W)300X45mm(4只)鍍鋅金屬通風板口 (屏蔽特性:30MHz to 18GHz > 100dB) |
濾波器 | 電源濾波器、網路濾波器、電話濾波器、偵煙濾波器 |
訊號接口板 | 牆面接口板、接頭、導波管 |
吸波材料 | 尺寸:100 X 100 X 6.0mm，Absorber (含白色防撞板) |
CCTV system | camera, 24”LCD monitor, AV to VGA, 轉換器 |
控制系統 | 1.2m 轉盤(荷重 200kg), 控制介面:光纖傳輸 工作電壓:220V 2m 單桿式天線架, 控制介面:光纖傳輸 工作電壓:220V 轉盤/天線架控制器, 傳輸介面:IEEE 488 工作電壓:110V or 220V 控制介面:光纖傳輸 |
保麗龍測試桌 | 尺寸:1.2m(L) X 1.2m(W) X 1.5m(H) |
高架地板 | 1 層 18mm 木板, 上下各一層 1mm 鍍鋅鋼板 PVC 地磚 2mm (載重 500 公斤/平方米) |
升降照明&插座 | LED:50W X 4sets(含 EMI filter) 配電工程一式 |
Radiation Emission software | RSE + Chamber test Frequency range:9kHz to 40GHz |
